AT KZ 控制線信號防雷器
用于保護2芯數據傳輸線，如TTY、RS422、RS485和V11的浪涌過
壓保護，安裝使用于雷擊保護區域1-2區。端口為接線端子。
AT KZ 技術參數
|
應用說明
|
|
安裝于2線RS485保護線上，如水廠數據壓力等傳感線或監控系統控制線上
|
|
型號
|
|
AT KZ
|
|
標稱電壓
|
UN
|
5V－
|
|
額定電壓（最大持續操作電壓）
|
Uc
|
6V－
|
|
標稱電流
|
IN
|
500mA
|
|
標稱放電電流(8/20)
|
ISn
|
5KA
|
|
isn電壓保護級別
|
線/線
|
UP
|
≤30V
|
|
線/地
|
≤700V
|
|
1KV/μs電壓保護級別
|
線/線
|
UP
|
≤8.5V
|
|
線/地
|
≤600V
|
|
響應時間
|
線/線
|
tA
|
≤1ns
|
|
線/地
|
≤100ns
|
|
工作溫區
|
?
|
-25C - +80C
|
|
安裝導體截面
|
|
最大2.5mm2
|
|
帶寬
|
fG
|
2MHz
|
|
數據傳輸速率
|
VS
|
2M bps
|
|
串聯電阻
|
R
|
1.5Ω
|
|
并聯電容
|
C
|
3mF
|
|
外殼材料
|
綠色鋁塑材料
|
|
|

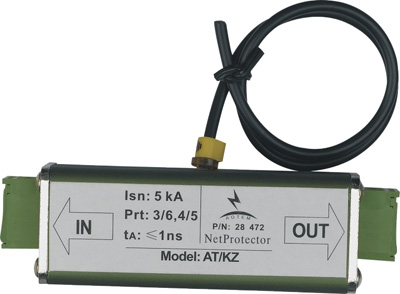

87、AT-KZ 2芯RS485控制線信號避雷器
